⇨ Voir la Classification d'un Lieu
⇨ Voir le Menu d'Analyse Graphique
⇨ Voir la Classification d'un Lieu

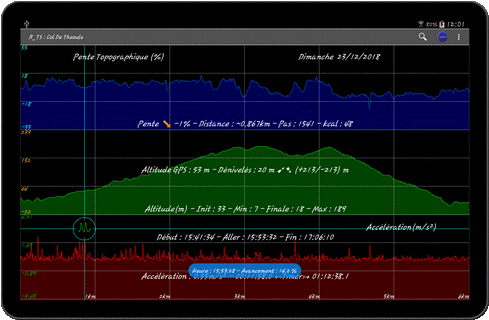

⇨ HAUT (Bleu) : Pente Topographique
⇨ CENTRE (Vert) : Diagramme d'Altitude (GPS)
⇨ BAS (Rouge) : Vitesse de Déplacement Horizontal H.⬌ au Lancement, puis Graphe
au Choix (23 Grandeurs dont 4 sur 3 Axes)
⇨ Types (2) et Titre du Trajet
TYPE (1) : R (Référence), A (Accès), G (Guidé), VR (Virtuel)
TYPE (2) : AR (Aller + Retour), AL (Aller), RT (Retour), TS (Trajet Simple)
⇨ Titre du Graphique Bleu (Unité) et Jour+Date de l'Enregistrement
⇨ Valeur Pente (%), Distance (km), Podomètre (Pas) et Énergie Dépensée (kcal) (au Curseur)
⇨ Altitude GPS (Curseur), Dénivelé (Curseur) (m) et Dénivelés Cumulés (+/-) (m)
⇨ Altitude GPS (m) : Initiale (m), Minimale (m) et Finale (m)
⇨ Titre du Graphe 3 (Vitesse H.⬌ ou Autre)
⇨ Heure Début (H:M:S), Section, Heure Courante (H:M:S) et Heure de Fin (H:M:S)
⇨ Vitesse de Déplacement H.⬌ (km/h) ou Autre, Temps Écoulé (H:M:S:Dixième) et Temps Restant (H:M:S:Dixième)
⇨ Échelle Horizontale (m ou km)
⇨ Toucher de l'Écran par Appui Bref puis Touche de Volume (Haut ou Bas)
(Scanner Manuel)
Utilisez le Bouton de Volume pour déplacer finement le Curseur (Pixel par Pixel)
L'Action sur ce Bouton (Volume Haut, Volume Bas)
met en Service la Loupe intégrée au Curseur
Loupe Pente (Rouge) sur le Graphique Bleu
Loupe Altimétrique (Blanche) sur le Graphique d'Altitude GPS Vert
Loupe Physique (Verte) sur certains Graphiques Rouges
Attention, le Toucher/Déplacer inhibe le Contenu de la Loupe !
Réactivez-la par une Action sur le Bouton "Volume"
⇨ Toucher de l'Écran par Appui Long seul
(Scanner Temporel)
La Loupe se déplace alors sur l'axe des Temps au rythme d'1 Pixel toutes les Secondes
Les Mesures sur les 3 Graphes sont mises à Jour et une Fenêtre indique l'Avancement
Déplacer le Curseur n'importe où pour examiner n'importe quelle Section du Graphe
⇨ Choisir Menu Déroulant "SYNCHRO Audio ON" et Toucher de l'Écran par Appui Long
(Scanner Automatique)
La Loupe se déplace automatiquement sur l'axe des Temps synchronisée par l'Audio
Déplacer le Curseur et Appuyer Longuement pour examiner n'importe quelle Section du Graphe
Choisir Menu Déroulant "SYNCHRO Audio OFF" pour arrêter le Scanner Audio
⇨ Touché d'Écran léger pour Déplacer le Curseur
⇨ Appui icône Loupe pour Activer la Vue Satellite au Point désigné
⇨ Sortie de Fonction avec Touche Retour (↶ )
⇨ Pour passer en Pleine Résolution, placer l'Écran en Mode Paysage (Photo n° 1)
Vérifiez, avec la Commande (PERF, POS, ENV), niveau 4 (PRÉCISION, DIVERS, AUTRES), le Nombre de Points Masqués
Si ce Nombre est égal à 0, tous les Points sont représentés à l'Écran
Appuyer sur la Loupe pour obtenir la Classification en tout Lieu
